单梁桥式起重机为一般用途的起重机用于机械制造、装配、仓库等场所（此次设计的是用于机修车间）。是一种有轨运行的轻小型起重机，适用于额定起 0.5～5.0 吨,适用跨度4.5～22.5米，工作环境温度在-35℃ ～40℃ 范围内，LD型电动单梁桥式起重机不适于用来调运熔化金属﹑赤热金属、易燃品及其危险物品，也不适用于具有酸性或其它有腐蚀性化学气体的车间。

一、单梁桥式起重机的工作方式：

它安装在厂房高出两侧的吊车梁上，整机可在吊车梁上铺设的轨道上横向行驶，起重小车沿小车轨道行驶（横向）。吊钩做升降运动，即与CD1型（或MD1）的电动葫芦配套使用完成重物的升降、平移等人们难以做到的需要。

二、单梁桥式起重机机构的特点：

主要有点是：结构简单、重量轻、对厂房的负荷小、建筑高度小、耗电少。主梁与端梁采用螺栓连接、拆装、运输和储存方便，补充备件方便、轮压小、工艺性好，适合采用自动焊接和流水作业加工，安装快，维修方便。

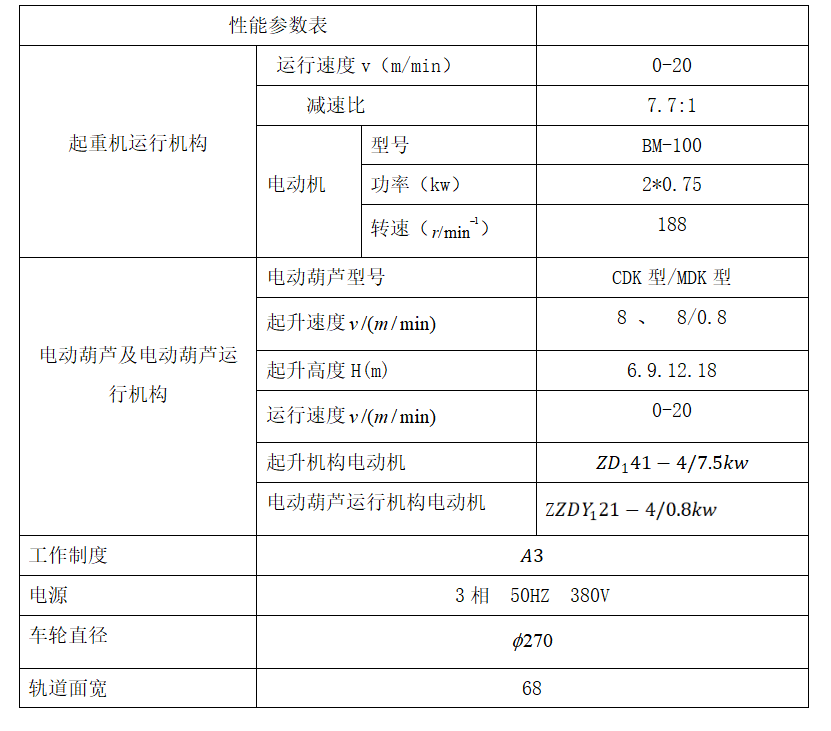

三、工作条件及设计主要技术参数

四、LD型电动单梁桥式起重机结构图纸：

五、选择电动葫芦的规格型号

电动葫芦的形式与参数，参见产品样本，选用目前应用得最多的CD1或者MD1型。

CD1型和MD1型电动葫芦的起重量一般为0.5～10吨，起重高度为6～30m，起升速度为8 m/min，起重量为10t时为7 m/min。而MD1型电动葫芦具有两种起升速度，除常速外，还有0.8 m/min的慢速可满足精密装卸，砂箱合模等精细作业的要求。电动葫芦的总体结构可分为起升机构和运行机构两部分，起升机构由电动机、制动器、减速装置、卷筒装置以及吊钩滑轮组等组成。

CD1型（MD1型）钢丝绳电动葫芦：
