LD电动单梁桥式起重机为一般用途的起重机用于机械制造、装配、仓库等场所（此次设计的是用于机修车间）。是一种有轨运行的轻小型起重机，适用于额定起 0.5～5.0 吨,适用跨度4.5～22.5米，工作环境温度在-35℃ ～40℃ 范围内，LD型电动单梁桥式起重机不适于用来调运熔化金属﹑赤热金属、易燃品及其危险物品，也不适用于具有酸性或其它有腐蚀性化学气体的车间。

一、工作条件及设计主要技术参数

二、LD型电动单梁桥式起重机结构图纸：

三、选择电动葫芦的规格型号

电动葫芦的形式与参数，参见产品样本，选用目前应用得最多的CD1或者MD1型。

CD1型和MD1型电动葫芦的起重量一般为0.5～10吨，起重高度为6～30m，起升速度为8 m/min，起重量为10t时为7 m/min。而MD1型电动葫芦具有两种起升速度，除常速外，还有0.8 m/min的慢速可满足精密装卸，砂箱合模等精细作业的要求。电动葫芦的总体结构可分为起升机构和运行机构两部分，起升机构由电动机、制动器、减速装置、卷筒装置以及吊钩滑轮组等组成。

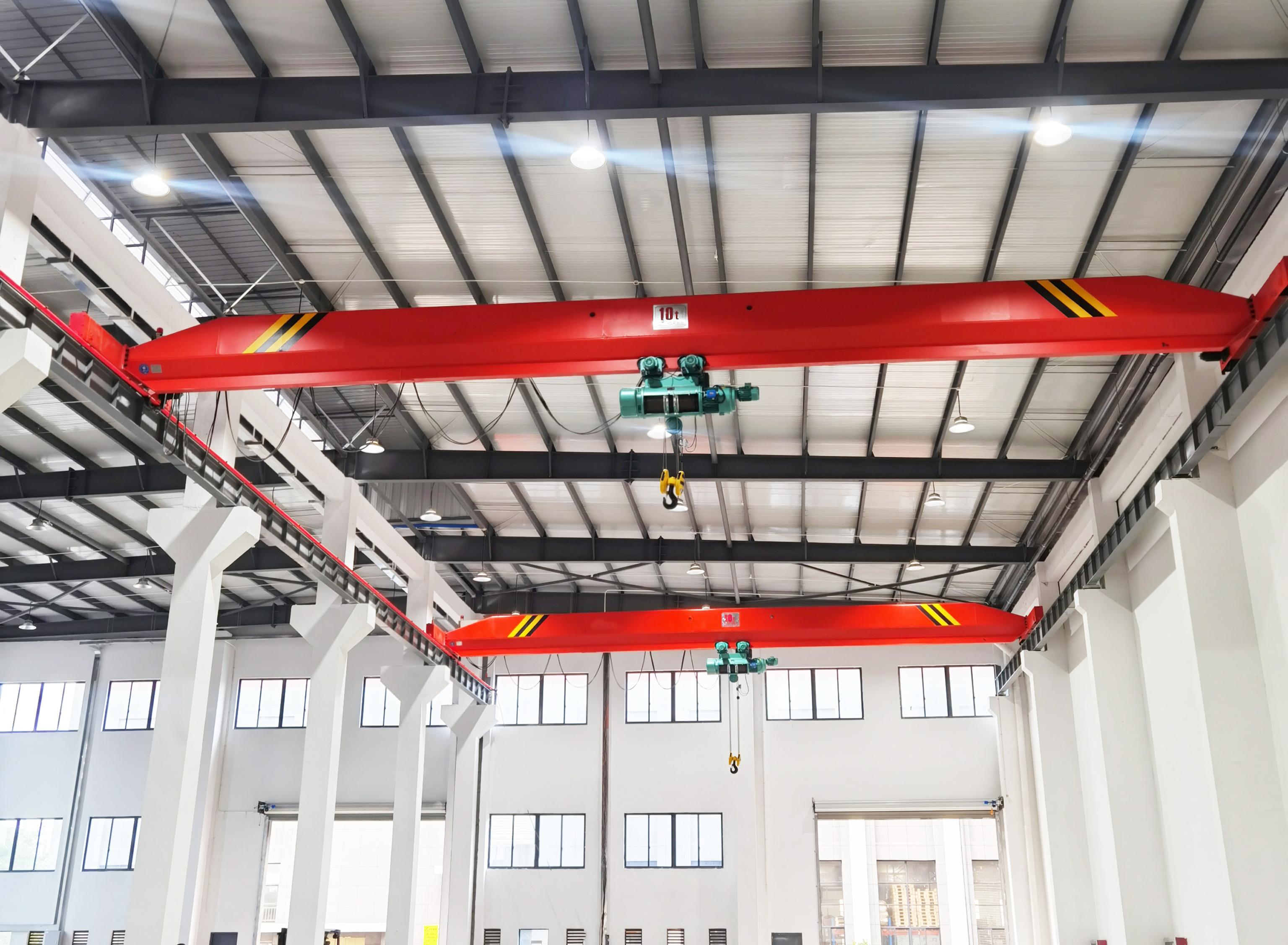

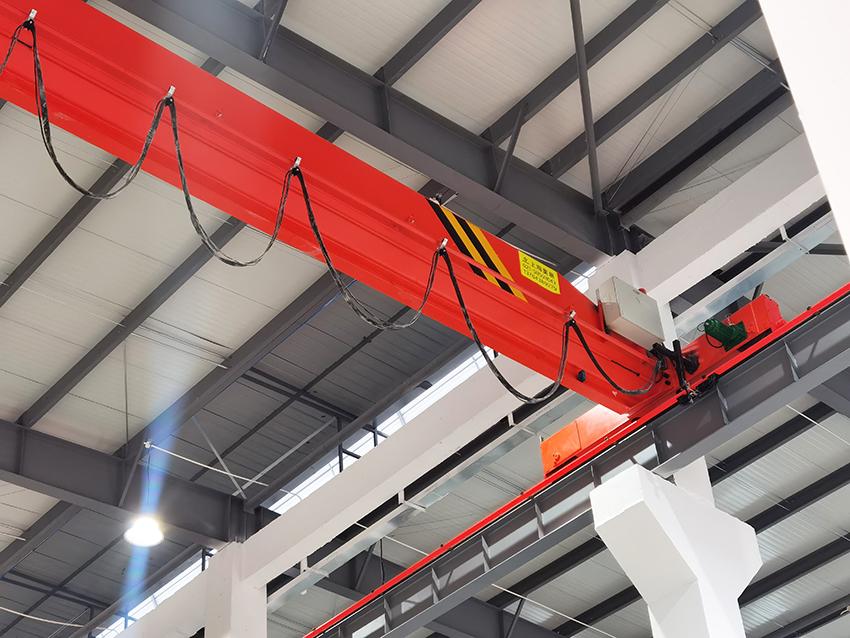

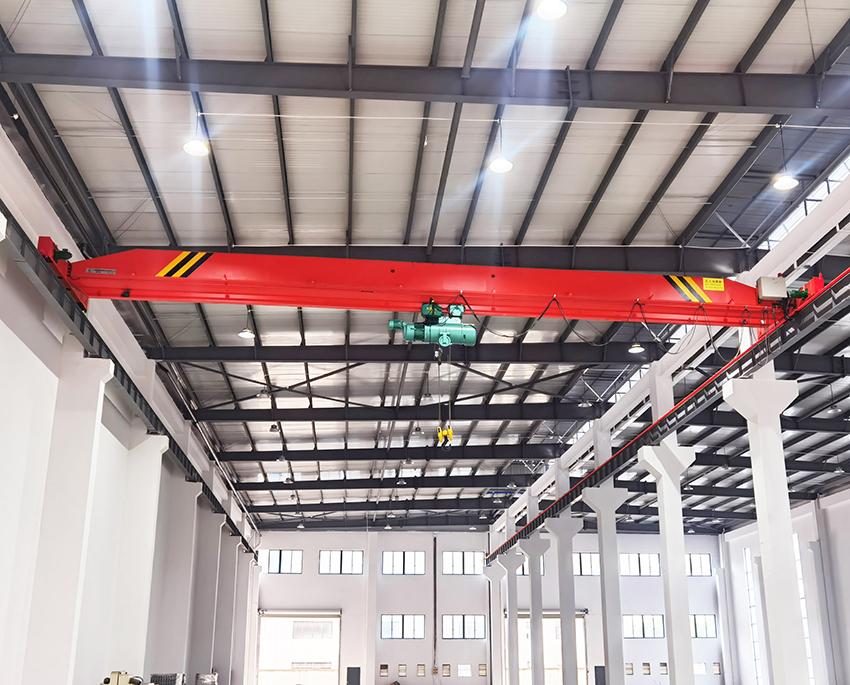

四、案例展示
